国产 MOS 就选了他 (TMC-2) --直流无刷马达控制器的应用

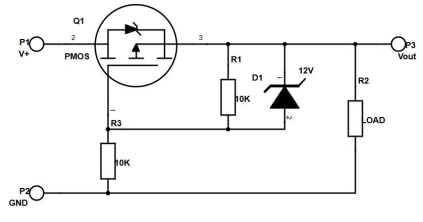

➡ PMOS 防电源反接电路：
开始上电 PMOS Q1 的体二极管导通，此时Vs>Vg ，PMOS 管打开，PMOS导通以后把体二极管短路，供电正常。
如果电源正负反接，PMOS 关断且PMOS 的 体二极管处于反接也不导通 ，所以起到了保护作用 。
其中 D1 是稳压二极管 为了防止Vcc>12V 超过Vg 的极限值导致击穿，保护 G 极。

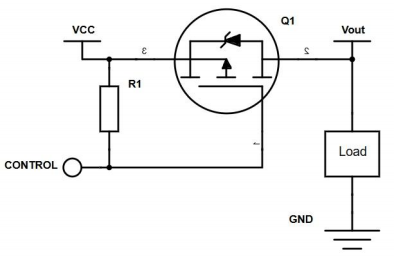

➡ PMOS 开关电路：
一般 PMOS 开关高侧 ，就是电源端，NMOS 开关低侧 ，就是 GND 端或者 是负电源端 。开始上电 ，
R2使得 Ug=Us ，那么此时截止 ，后端没有上电。 要 通过 CONTROL 把 Ug 拉低后Ug<Us ，MOS 管导通，
后端上电，这个过程起到开关控制。当然，MOS 本身有导通阻抗 Rds ，如果是大电流应用的话，会 产生压降，
那么此时要考虑选用Rds 较小的MOS 管比如：TM80P03D 。当然器 件本身的结温 Tj 也要考虑，做好散热。

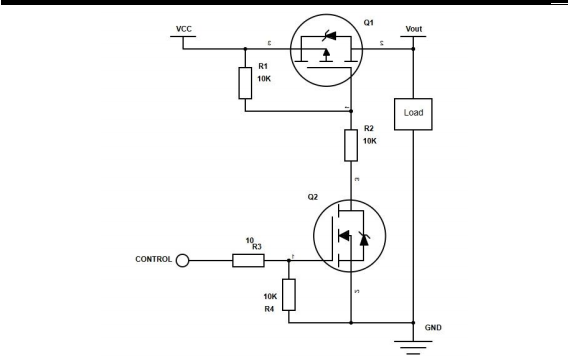

如果 CONTROL 端不能达到 VCC ，或者 VCC 已经超过它的极限值了，那 么可 以考虑 以下 电路 ，
用一个 NMOS 或者三极管来驱动 ，避免 CONTROL 端烧坏。

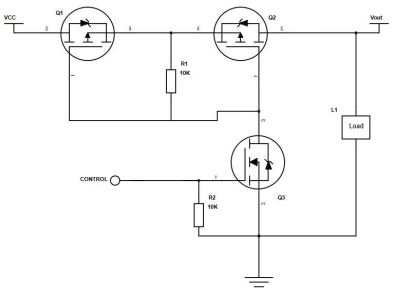

➡ PMOS 防止倒灌电路：
首先要明确 ，防反接和防倒灌是两码事 。此电路通过两个 PMOS 背靠背 来 实现防倒灌。当 CONTROL
为高电平的时候，Q3 的NMOS 打开，Q1 和 Q2 的 G 极被拉低，Q1 导通后，Q2 也随之导通，电路上电。
当 CONTROL 为低电 平则 Q3 关断，Q1 和 Q2 的Ug=Us 截止，电路关断，此时 Q1 的体二极管又是反 接的，
就起到了防倒灌的作用。
MOS 管实际案例：
➡ 1、电动滑板车 TM50N06D(3 颗）+TM50P06D(3 颗）、电源总开 关 TM100P06D
➡ 2、大功率吸尘器 TM50N06D(3 颗）+TM50P06D(3 颗） 、电源总 开关 TM100P06D
➡ 3、扫地机器人 TM35G06NF(3 颗）或 TM20G06GD(3 颗)、电源总 开关 TM60P06D
直流无双马达驱动 PCBA 方案：
以上 3 张图分别是电动滑板车实际 PCBA ，右大功率吸尘器实际 PCBA 以及 扫地机器人 PCBA，可见在大功率
无刷电机应用中 MOS 管是逆变桥组成的重 要元器件 ，应用很广泛。

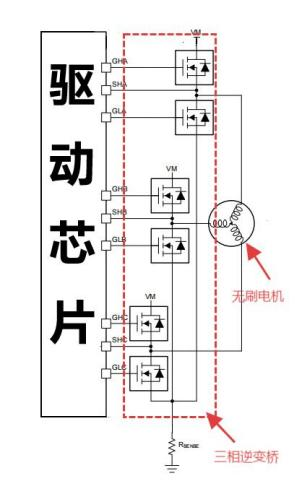

其中 ， 主无刷电机需要用到三相逆变桥来驱动 ， 现在小功率电机厂 家 都会选 择 逆变桥+ 驱 动 芯 片集 成 的 方 案 ，
但是大功率无刷电机还是传统的外置三相逆变桥 。是由6 颗大功率 MOS 组成 ，通过驱动芯片的控制来完成无刷电机
电流换向的功能 。推荐型号： 台懋半导体 的 TM50N06D， TM50P06D。
综上所述，MOSFET 作为电路设计中的关键元件， 以其优异的特性和广泛的适用性，在电力电子、无刷电机
控制等领域扮演着不可或缺的角色。通过对 其工作原理及参数的深入了解，结合多种电路应用的实践，工程师
们能够更灵 活、更高效地发挥其优势，构建出安全、可靠的电路系统。在现代电子技术飞速发展的背景下，
MOSFET 不仅仅是一个元件，更是一 扇通往创新与高效的新世界之门 。未来，随着工艺和设计水平的持续提升，
MOSFET 将在更多新兴领域大放异彩，为我们的日常生活和各行业的进步提供 坚实的技术支撑。
台懋半导体深耕 MOSFET 技术，致力于 MOSFET 在各类电 力应用中的进步与创新与工程师朋友们一起成长，
在探索、学习 MOSFET 应用 技术之路上陪伴工程师朋友们一直走下去，挖掘 MOSFET 的更多潜力！
