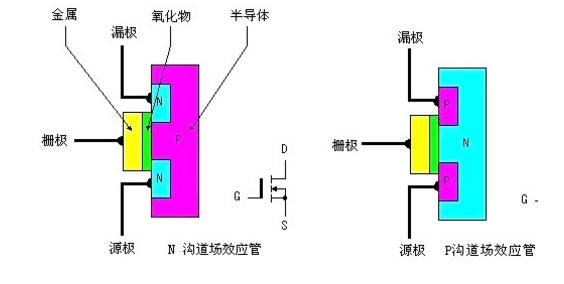

技术逻辑：在 AC-DC 转换电路中，MOS 管替代整流二极管后，导通损耗从二极管的 “固定压降损耗”（约 0.7V）转变为 “电阻损耗”（P=I²RDS (ON)）。以 65W PD 快充为例，采用低阻 MOS 管可将效率从传统方案的 85% 提升至 95% 以上，同时发热降低 40%。

实际案例：努比亚氚锋 100W 三口氮化镓快充采用NMOS 管，其 PDFN3333 微型封装（3.3mm×3.3mm）让充电器体积压缩至传统产品的 60%，且 100% 通过雪崩测试，可应对快充过程中的电压尖峰冲击；小米 120W 神仙秒充则选用MOS 管，开关频率达 2MHz，配合氮化镓（GaN）芯片实现 “体积与效率双优”。

选型重点：优先选择 “低 RDS (ON)+ 低栅极电荷（Qg）” 型号，Qg≤20nC 可减少开关损耗，适配高频快充拓扑。

电池保护电路：采用双 N 沟道 MOS 管串联在电池与主板之间，当检测到过充（≥4.35V）、过放（≤2.5V）或短路时，MOS 管迅速关断回路。以 iPhone 15 的电池保护板为例，选用MOS 管，RDS (ON) 仅 8mΩ，静态功耗低于 1μA，既保证保护响应速度（≤10μs），又降低待机损耗。

电源管理芯片（PMIC）：在 CPU、GPU 的供电回路中，MOS 管组成 “多相 Buck 转换器”，实现电压动态调节。高通骁龙 8 Gen3 的供电系统采用 MOS 管，其 1.6mm×1.2mm SOT-523 封装可集成在 PMIC 内部，通过高频开关（500kHz）将电压从电池的 3.8V 精准调节至芯片所需的 0.8V~1.2V，供电纹波控制在 5mV 以内，保障芯片稳定运行。

智能手表 / 耳机：这类微型设备采用超小封装 MOS 管（如 SOT-323、DFN1.5×1.5），以华为 Watch GT 4 为例，其电源开关电路选用MOS 管，RDS (ON)=30mΩ，静态电流仅 0.1μA，配合低功耗 MCU 实现 “2 周续航”；

扫地机器人：电机驱动电路采用 TO-252 封装的 MOS 管，耐压 55V、电流 8A，支撑风机与行走电机的频繁启停。科沃斯 X2 扫地机器人选用MOS 管，其 - 55℃~150℃宽温特性可适应家庭复杂环境，且雪崩耐量达 100mJ，能抵御电机启停时的反向电动势。

笔记本电源适配器：联想拯救者 140W 快充适配器采用 MOS 管，TO-252 封装支持 42A 持续电流，RDS (ON)=3.8mΩ，配合同步整流技术实现 94% 效率，适配器厚度仅 20mm；

平板背光驱动：iPad Pro 的 Mini LED 背光电路采用多颗 MOS 管实现分区调光，选用MOS 管，开关频率达 1MHz，可快速控制上千个背光分区的亮灭，实现 “高对比度 + 低功耗” 的显示效果。

电压匹配：根据供电电压留足 1.5 倍裕量，如 5V USB 供电选 20V MOS 管，电池供电（4.2V）选 12V 型号；

封装适配：微型设备优先 DFN、SOT-23，中功率场景选 TO-252，避免 “大封装占空间、小封装散热不足”；

忽视静电防护：MOS 管栅极绝缘层易被静电击穿，贴片焊接时需佩戴防静电手环，PCB 设计增加 ESD 保护二极管；

驱动电路简化：直接用 MCUIO 口驱动 MOS 管会因驱动能力不足导致开关缓慢，需增加驱动电阻（10Ω~100Ω）或专用驱动芯片；

散热设计缺失：中功率 MOS 管（如快充中的同步整流管）需在 PCB 预留散热铜皮（≥50mm²），避免结温过高导致性能衰减。
