MOSFET(金属-氧化物-半导体场效应晶体管)的封装形式多样,不同封装在尺寸、散热能力、引脚布局等方面差异显著,适用于不同的应用场景。以下是常见的MOSFET封装类型及特点:
以下是MOS管封装类型及特点的介绍:

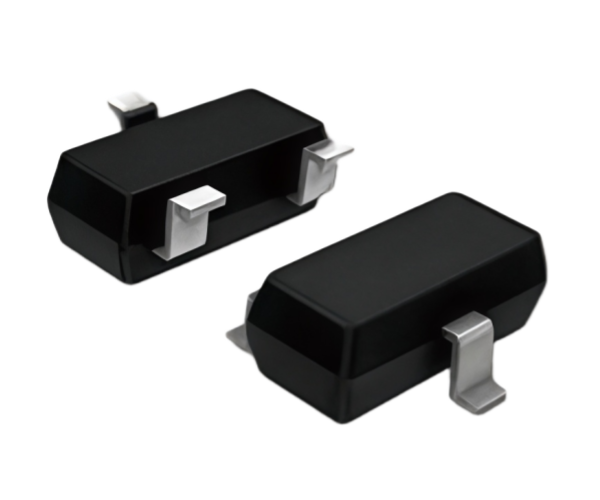

SOT-23:是一种小外形晶体管封装,SOT-23-3L通常指3引脚的SOT-23封装,具有体积小巧、结构紧凑的特点,典型尺寸为2.9mm×1.3mm×1.0mm,适合高密度电路板设计,占用空间少,常用于低功率负载开关等小信号器件。SOT-23-6L则是6引脚的SOT-23封装,可提供更多的电气连接,适用于需要更多功能引脚的低功率MOS管。

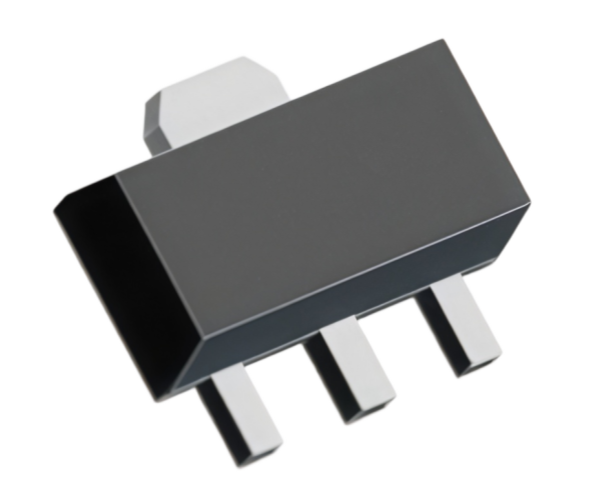

SOT-89-3L:一般为3引脚封装,尺寸比SOT-23大,约为4.5mm×2.5mm×1.5mm,热性能较好,可用于中功率稳压器、MOSFET等,能承受比SOT-23更高的功率,功率一般在1-2W左右。
SOT-323:是一种超小型表面贴装封装,体积比SOT-23更小,适合对空间要求极高的高密度电路板设计,常用于低功耗、小信号的MOS管,如一些微型传感器、便携式电子设备中的电源管理电路等。

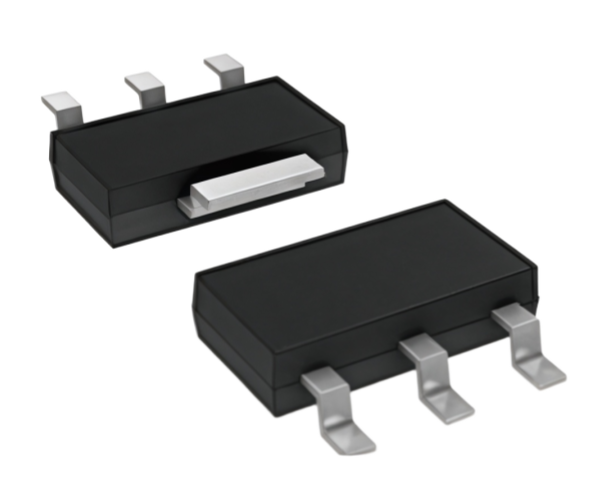

SOT-223-3L:SOT-223封装是DPAK封装的经济高效替代品。SOT-223-3L通常指3引脚的SOT-223封装,它与DPAK封装尺寸兼容,可进行一对一直接替换。具有较好的散热性能,可用于中等功率的MOS管,适用于充电器、适配器、电视等产品的开关电源电路。
SOT-523:是一种微型表面安装封装,尺寸约为2.0mm×1.25mm×1.0mm,引脚一般为3个,呈一字型排列,采用非标准的铜包覆锡钢材料,具有良好的导电性能和可靠性,适用于高性能和高可靠性的电子元件,如智能手机、平板电脑等中的微型MOS管。
SOT-363:常用于双N沟道MOSFET,它将两个独立的MOSFET集成在单一封装中,具有高密度封装优势,能实现最佳空间利用率,节省PCB空间,同时双通道参数匹配度高,提升电路一致性。

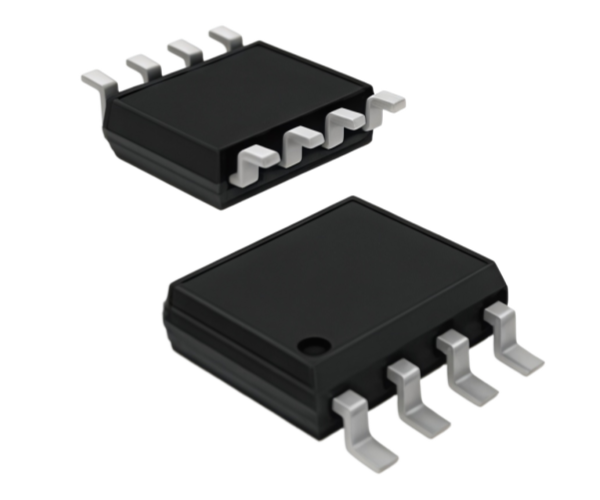

SOP-8L:属于小外形封装,L通常表示引脚长度等特征,是一种小型化的表面贴装封装,结构紧凑,广泛应用于低功率MOS管和集成电路。适用于便携式电子设备、开关电源等领域,生产工艺成熟,制造成本低。

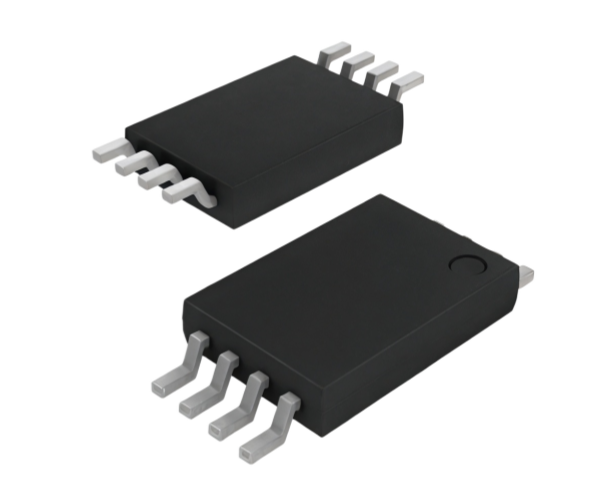

TSSOP-8L:是薄的缩小型SOP封装。与SOP-8L相比,体积更小,厚度更薄,适合对空间要求极为苛刻的高密度电路板设计,如一些高端的便携式电子设备、精密仪器中的MOS管封装。

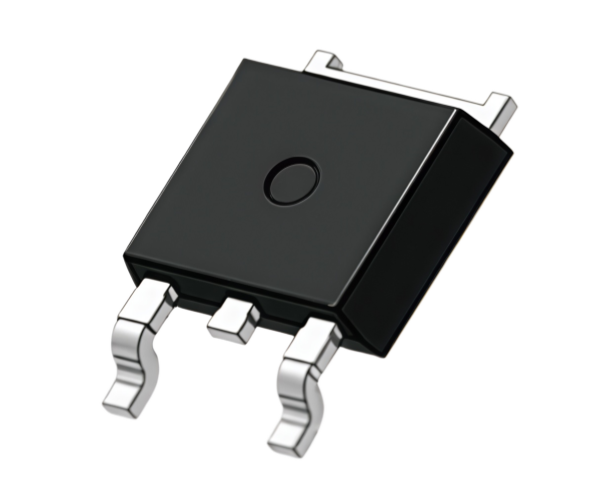

TO-252-3L和TO-252-4L:TO-252是一种表面贴装封装,也称为DPAK封装。TO-252-3L通常指3引脚的TO-252封装,TO-252-4L则为4引脚封装,与TO-220相比体积更小,适合高密度电路板设计和自动化生产,具备较好的散热能力,可用于中等功率应用,如汽车电子、DC-DC转换器等。

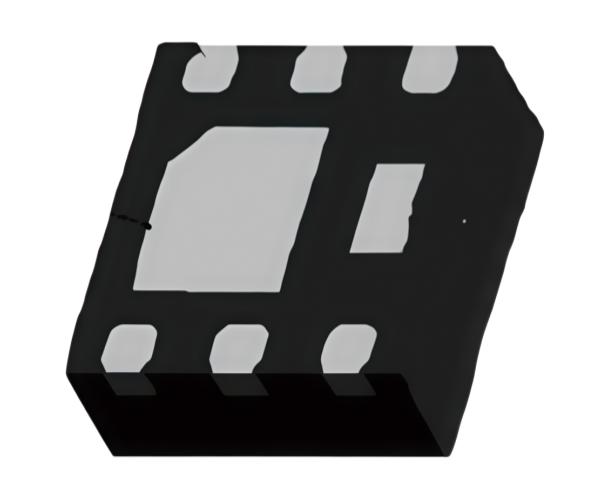

PDNF1.5*1.5-3L等PDFN系列封装:PDNF属于双扁平无引脚封装,PDFN后面的数字表示封装的尺寸和引脚数等信息,如PDNF1.5*1.5-3L表示封装尺寸为1.5mm×1.5mm,3引脚封装。该系列封装具有无引脚设计,寄生电感低,信号干扰小,适合高速应用,底部金属散热片设计,散热性能好,适用于高功率密度电路。

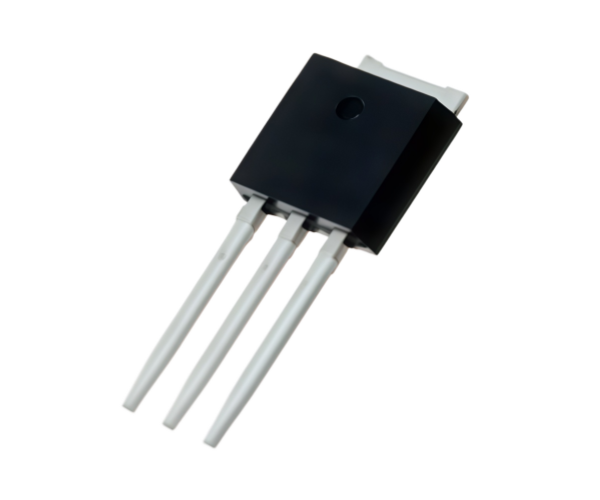

TO-251-3L:是一种晶体管外形封装,一般为3引脚,属于插入式封装,与TO-220等TO系列封装相比,体积相对较小,可用于中低功率的MOS管,常用于一些对成本和安装方式有特定要求的电路中。

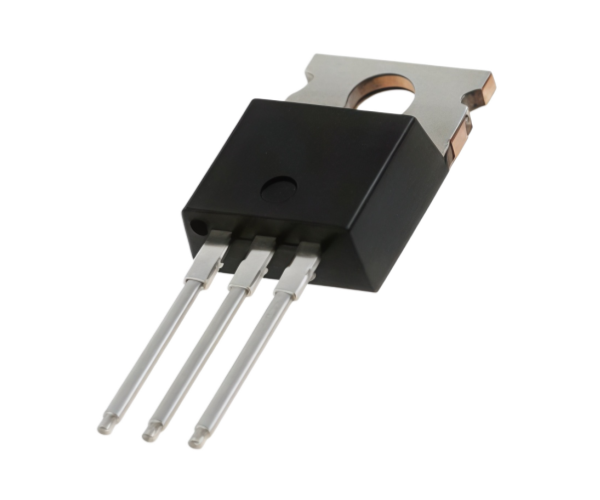

TO-220AB和TO-220F:都属于TO-220封装的不同变体,具有较好的散热性能,能够承受较高的功率负载,带有金属散热片,可直接安装散热片提升散热能力,适用于中等功率的应用,耐压范围通常在几十伏到几百伏之间,易于安装,适合PCB焊接或散热片固定,广泛应用于开关电源、逆变器等功率转换设备。

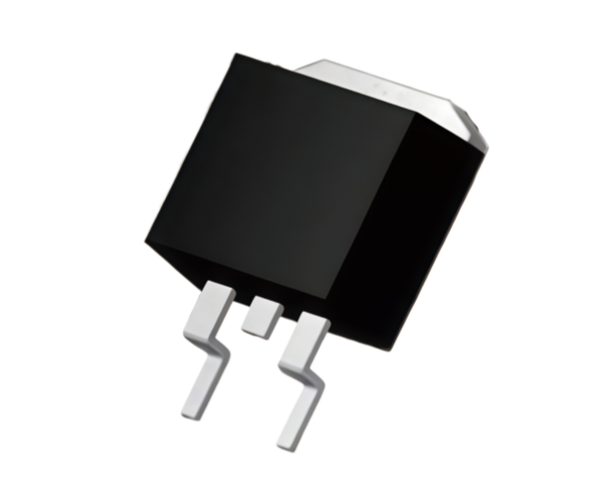

TO-263-3:通常指3引脚的TO-263封装,TO-263也称为D2PAK封装。是一种大功率表贴封装,散热能力优于TO-252,提供较大的散热底面,可直接贴在PCB散热铜层上,提高散热效率,支持自动化SMT生产,适用于高压、中大电流应用,如开关电源、电机控制等领域。
